خط إنتاج الكرتون المموج الكهربائي

خط إنتاج الكرتون المموج الكهربائي

Electric Corrugated Cardboard Production Line
Electric Corrugated Cardboard Production Line

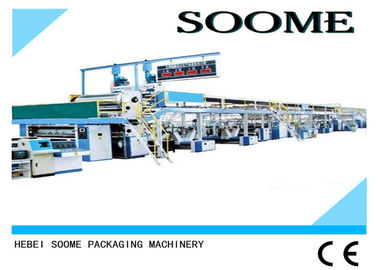

صورة كبيرة :  خط إنتاج الكرتون المموج الكهربائي

تفاصيل المنتج:

مكان المنشأ: مصنوع في الصين
اسم العلامة التجارية: SOOME
إصدار الشهادات: CE
رقم الموديل: SMPL

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
تفاصيل التغليف: ملفوفة مع فيلم
وقت التسليم: 2 أشهر
القدرة على العرض: 10 مجموعات/الشهر
مفصلة وصف المنتج
اكتب: يعبّئ خطّ اللون: حسب الطلب
نوع مدفوعة: كهربائي سرعة: 120 م/دقيقة
ضمان: 1 سنة مواد: مواد الصلب عالية الجودة
تسليط الضوء:

خط إنتاج الورق المقوى المموج

,

خط إنتاج مربع المموج

خط إنتاج الكرتون المموج ذو درجة الحرارة العالية

لخص

يعتبر خط إنتاج الورق المقوى المموج هو المفتاح لمعدات إنتاج مؤسسة إنتاج الكرتون المضلع. تواجه مؤسسة الورق المقوى المموج منافسة شرسة متزايدة في السوق نظرًا لأن مستخدمي الورق المقوى المموج يولون المزيد من الاهتمام لمواصفات الطلب والكمية الصغيرة والتسليم السريع ، ولهذا السبب يجب علينا تحسين أتمتة خط إنتاج الألواح المموجة ، مثل مستوى خط إنتاج الألواح المموجة لإدارة الإنتاج بما في ذلك تحسين الجودة والكفاءة وتوفير الطاقة والقوى العاملة وتقليل الإمدادات والنفايات ، والغرض من المعدات هو مفتاح تحقيق هذا الهدف ، بما في ذلك الكوادر المموجة مؤسسة من الورق المقوى تتعامل مع كوادر معدات خط الإنتاج القديمة لإجراء ترقية شاملة ، يجب أن يكون خط الإنتاج الجديد مزودًا بمعدات كادر آلية بنظام إدارة الإنتاج.

مبدأ التشغيل

يتم ضغط خط إنتاج الألواح المموجة بالورق المموج ذو القاعدة المضغوطة ، والغراء ، وفصل الورق ، وتقطيعه إلى أحجام مختلفة ، وإجراء العمل الأخير لخط التجميع بواسطة إخراج الكود ، وما إلى ذلك. عادة ما يتكون خط إنتاج الورق المموج أحادي الجانب من دعم ويب ، آلة تشكيل الألواح المموجة ذات وجه واحد ، آلة قطع الورق الدوارة ، استخدام المواد الورقية لفة ومواد لاصقة نشا البطاطس أو الذرة ، الإنتاج المستمر وتقطيعها في المواصفات المطلوبة للوحة المموجة ذات وجه واحد. لا تحتاج إلى تجفيف الورق المقوى. من ثلاث طبقات من الورق المقوى المموج.

الأجزاء الرئيسية

مطحنة هيدروليكية لفة حامل

المعايير الفنية

قطر الورق الأساسي: Ø400mm-Ø1500mm
ماكس. الحمل: 3000 كجم
رمح الرئيسي ضياء. : Ø 215 ملم

معلمات النظام الهيدروليكي

ضغط العمل (ميغاباسكال): 12-16 ميغاباسكال
نطاق الأسطوانة الهيدروليكية (التأرجح): Ø 100 مم × 460 مم
أسطوانة هيدروليكية ديا (المشبك): Ø 63mm × 720mm

هيكل والميزات

يمكن تركيب هيكل متماثل اثنين من حزم ورقة الأساسية ، لتغيير الورق مع عدم توقف.
اعتماد محرك هيدروليكي ، يمكن أن تجعل رفع ورقة القاعدة ، المشبك ، وتخفيف ، نقل والوسط.
رأس قطعة تثبيت الورق مع تصميم التمدد الميكانيكي.
تعتمد مراقبة التوتر الفرامل الهوائية ، والتحكم اليدوي ، ويمكن أيضا أن تكون على الانترنت جنبا إلى جنب مع ورقة جزء الاستقبال.

المواد الخام والأصل

المحور الرئيسي للحامل وقفل الذراع: أنابيب فولاذية غير ملحومة عالية الجودة الأصل: مدينة تشنغدو
لوح جانبي: Q235A صفائح ملحومة الأصل: هاندان
قفل الذراع: HT200 الصب الأصل: خبى
العناصر الكهربائية: CHINT / Schneider
العارضة مربع الحديد المتصل: تانغشان

فايسر واحد

معلمات الأجزاء الرئيسية

الأسطوانة المموجة: 280 مم
أسطوانة الضغط: Ø 290mm 45 # أنابيب الصلب غير الملحومة تحت التبريد
أسطوانة لصق: Ø240mm 45 # أنابيب الصلب غير الملحومة مع التخريش التخريش والكروم الصلب
الغاء الأسطوانة الغراء: Ø130mm 20 # أنابيب الصلب غير الملحومة
أسطوانة التسخين المسبق: Ø320mm 20G steel الأصل: Baotou

ميزات الجهاز

يحافظ امتصاص الرياح على نقل الورق على النوع المضلع الثابت في السرعة العالية.
يقوم المنفاخ بامتصاص الورق المموج أسفل الأسطوانة المموجة السفلية في حدود 180 درجة عبر صندوق فراغ.
يمكن لفتحة الشفط للأسطوانة المموجة السفلية <2 مم ، تقليل أثر الورق.
اعتماد محرك رمح كاردان لفصل عن مصدر الاهتزاز ، وعملية أكثر استقرارا.
الحد من علبة التروس اعتماد زيت الغمر ، محرك التروس مغلقة خفض الاهتزاز.
اعتماد الإلتصاق الدورة الدموية ، وتقديم الغراء بواسطة الهوائية.
معجون الأسطوانة مع الفقس التخريش والكروم الصلب على السطح.

المواد الخام وقطع الغيار التي تم شراؤها

لوح جانبي: HT200 المنشأ: Hebei
المواد الأساسية: الحديد مربع الملحومة الأصل: تانغشان

طبقة واحدة Overbridge

المعايير الفنية

أسطوانة حاملة الورق: الجبهة أعلى Ø135mm مرة أخرى فوق Ø135mm
أسطوانة نقل منخفضة السرعة: أسطوانة دفع Ø135mm مدفوعة الأسطوانة Ø135mm
التوتر اللجام الأسطوانة Ø85mm شنقا الأسطوانة Ø85mm
الاسطوانة الرصاص الامتزاز Ø85mm

هيكل والميزات

إنه نوع من ناقل الجسر الذي ينقل الورق المموج الفردي إلى فرامل الشد أو فرامل الامتزاز بواسطة المتعقب والناقل للعملية التالية.
اعتماد جهاز شد الشفط ، محول الطرد المركزي ذو الضغط العالي يمتص الأوراق بالفراغ ، تصحيح كهربائي ، أكد للورقة المسطحة.
تتحكم العناصر الكهربائية في لوحة التشغيل الخاصة بالمجموعتين ، ويمكن ضبطها فوق وتحت الجسر بشكل منفصل.
يستخدم المتتبع محرك السلسلة لسحب الورق المموج الفردي إلى الجسر مع الواجهة المنفردة. سرعة النقل بطيئة بحيث يمكن أن تشكل تداخل الموجة لخط الإنتاج.

المواد الخام وقطع الغيار التي تم شراؤها

المواد من الإطار الرئيسي: 16 # مربع الحديد الأصل: تانغشان
ناقل جزء تخزين الورق: ناقل مطاطي متوازي المنشأ: تيانجين

على الانترنت رقيقة شفرة المشقق هداف

المعايير الفنية

جسم الماكينة يتحرك إلى اليسار: ± 100mm * Min. عرض الحز: 130mm
ضغط الهواء العامل: 0.6-0.9MPa
الرطوبة النسبية: 20 ٪ -90 ٪ * درجة الحرارة: 5-50 درجة

السمات الهيكلية

يمكن ضبط ارتفاع العمل كهربائيًا ويمكن تغيير الطلبات بسرعة عندما يعمل الجهازان معًا.
محول التردد المزدوج تسيطر عليها.
تتحرك الشفرة والهدف على حد سواء يدويًا (الخيار: الشفرة وال هداف كلاهما يتحرك بالكهرباء).
جزء الحز: اعتماد عالية الجودة شفرة سبائك الصلب التنغستن ، وحياة خدمة طويلة وطويلة ، شريحة أكثر مرتبة ، غير الملحة وغير لدغ.
جزء الطحن: اعتماد نوع يدوي وآلي نوع هوائي طحن. يمكن أن يكون طحن عند العمل ، وتحسين كفاءة العمل.
جزء التهديف: اعتماد 5 نقاط التهديف ، مسافة التهديف تعديلها بشكل متزامن ، blazonry وسهلة لثني ورقة الكرتون.
اعتماد الصين العلامة التجارية الشهيرة أو العناصر الكهربائية المستوردة ، والأداء الموثوق.
وظيفة تصحيح اليسار الكهربائية للتعاون في موقف ورقة ورقة.

مواد خام

مادة الجدار الرئيسية من الجانبين: Q235A
شفرة: ضياء الخارجي. 260mm المواد: سبائك الصلب التنغستن

NC لولبية بليد آلة قطع

المعايير الفنية

نطاق قطع الورق: الحد الأقصى 999999 مم
دقة قطع الورق: mm 1 مم (بسرعة ثابتة)
الورق المقوى: الورق الخام <360g / ㎡ الورق الأساسي <200g / ㎡

سمك 3-14mm محتوى الرطوبة <10 ٪

warpage <30mm
الرطوبة النسبية: 20 ٪ -90 ٪ درجة الحرارة النسبية: 5 ℃ -50 ℃
مهاوي السكين: فوق Ø188mm السفلى Ø188mm.
ورقة دليل ديا: الجبهة أعلاه رمح (الشمس والعتاد) Ø165mm الجبهة السفلى رمح Ø120mm
مرة أخرى أعلى رمح (الشمس والعتاد) Ø165mm أسفل الظهر رمح Ø120mm

السمات الهيكلية

بناء خاص: لوح حائط مكثف وقاعدة التمثال ، نافذة شفافة على جانبي لوح الحائط لسهولة المشاهدة والصيانة.
يعتمد نظام القيادة على تزييت دوري لمضخة زيت السيارات ، وأكد التشحيم الكامل للتروس.
تروس الطحن عالية الدقة والصلبة تقاوم السرعة العالية ، وتحافظ على عمر العمل الطويل وتكون متطابقة مع الفجوات.
وأكد رمح القاطع الدقيق وحامل القطع بثبات في سرعة عالية.
الهيكل الخاص لتعديل الشفرة وتغييرها يجعلها سريعة جدًا.
إن النظام الكامل يعتمد جميعًا على تصميم CE قياسي مع اختبار صارم للكمبيوتر ، يتمتع بنوعية جيدة وعمر طويل واستقرار.
محرك سيرفو AC ذو جودة عالية ، رد فعل سريع ودقيق على جزء محرك الأقراص.
تصميم كهربائي خاص يمكن أن يوفر المزيد من الطاقة.
وظيفة الكشف التلقائي تجنب تلف عملية غير طبيعية.
يمكن للكمبيوتر ضبط سرعة القطع تلقائيًا والحفاظ على السرعة المتزامنة مع خط الإنتاج.
حفظ 999 أوامر وإنهاء الطلبات حسب الأولوية تسوية.

المواد الخام وقطع الغيار التي تم شراؤها

مادة الجدار والركيزة: HT200 casting الأصل: Hebei
المواد من أعلى وأسفل رمح: 45 # الصلب
المواد من سكين القطع: W18crv5Co5 (الصلب أداة عالية السرعة)
المواد من التروس: 40Cr تعديل طحن دقيق.

المعبئ التلقائي المعبئ

المعايير الفنية

ماكس. طول الورق: 2000 مم

السمات الهيكلية

جهاز التحكم بالطول يعتمد حزام سير عريض.
تتراكم التلقائي ، العد التلقائي ، صفر الكهربائية ، ينقل كهربائيا أفقيا.

مواد

الإطار الرئيسي: # 16 مربع الحديد
