تفاصيل المنتج:
شروط الدفع والشحن:
|
| عرض فعّال: | 1800-2500mm | سكين الكمية: | 5،6 / 6،7 |
|---|---|---|---|
| هداف الكمية: | 8،10 / 10،12 | تباعد دقيقة: | 160mm |
| الحد الأدنى للمسافة: | 0mm | وزن: | 4.7T |
| ضمان: | 12 شهر | ميناء: | كل ميناء في الصين |
| تسليط الضوء: | آلة الشق المموج,آلة قطع الورق المموج |
||

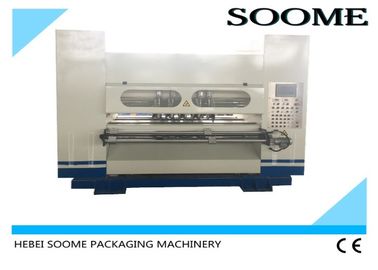

آلة قطع الورق بالليزر ذو النصل الرفيع NC (من النوع الشائع أو المؤازر) آلة قطع الورق المموج 1800 مم
وظيفة:
1. التحكم في الحز أو التهديف الفرعي يعتمد محرك سيرفو AC فردي ووحدة تحكم ، وبالتالي يدرك التغيير السريع والدقيق للطلب. زمن الطلب أقل من 3 ثوان.
2. التحول من الحز أو التهديف الفرعي يعتمد عجلة تروس دقيقة ورف مصنوع من سبائك الصلب ، مع دقة عالية ، وموثوقية وسهولة الصيانة. دقة الشق وسجل هداف ± 0.5 مم.

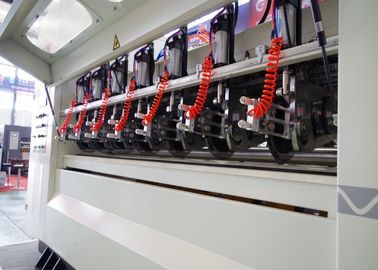

3. يعتمد تصميم شفرة الصلب التنغستن رقيقة ، هامش الورق أنيق بعد القطع ، لا الانهيار ، لا لدغ ولا صدع ؛ أنيق وفني ؛ مع خطي جيد.
4. مع التبريد التلقائي للشفرة والتزييت ؛ طحن السكين باليد أو طحن السكين التلقائي ؛ الحز وطحن السكين في نفس الوقت لتحسين كفاءة العمل.

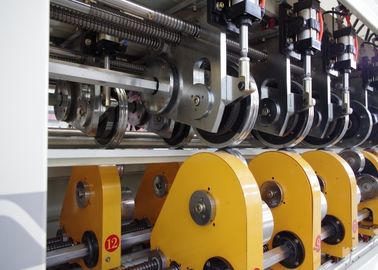

5. ثلاثة أنواع الهداف ، محدبة إلى مقعرة ، محدبة إلى محدبة ، محدبة إلى شقة ، كل ثلاثة يمكن أن تتغير كهربائيا ، والتكيف التلقائي الفجوة هداف ، خطي جيد ، وليس تمزيق ، من السهل الانحناء ، مع وظيفة الضغط قبل.
6. الجهاز الكهربائي كله تصحيح الخطأ للتعاون مع رحلة ورقة بفعالية.
7. يعتمد كل من المشقق والناقل محركًا فرديًا ، يتبع تلقائيًا سرعة خط الإنتاج.
8. مع وحدتين تتعاون لتحقيق النظام - 0 ثانية تغيير النظام.
9. سرعة التصميم: 200m / min 250m / min. عرض العمل الصحيح 1800-2500mm.
الأجزاء الميكانيكية:
1. المشقق أجل تغيير الهداف اعتماد تايوان HIWIN الارشادية الخطية.
2. المشقق أجل تغيير محرك الأقراص تستخدم تايوان HIWIN برغي دقيق للكرة.
3. يتكون الجهاز من لوحة الصلب عالية الجودة بدقة.
4. محامل: اعتماد ألمانيا FAG والصين HRB.
5. حزام متزامن: عالية القوة SUBAK اليابانية.
6. اعتماد شفرة التنغستن الصلب رقيقة.
نظام التحكم:
1. المشقق أجل تغيير الهداف المحرك: تايوان والعتاد المحرك.
2. المشقق الهداف أجل تغيير محرك الأقراص: محرك التردد العاكس ، محرك سيرفو.
3. محرك الآلة: تايوان TECO المحرك.
4. شاشة تعمل باللمس: بكين MCGS شاشة ملونة تعمل باللمس.
5. PLC: تايوان دلتا PLC.
6. مراقبة الكشف: كوريا للسيارات.
7. الجهد المنخفض: فرنسا شنايدر تبديل الهواء ، زر التبديل ، قواطع التيار المتردد ، الخ.
المعلمة التكنولوجية:
| اكتب | SMBD-ANC-1600 | SMBD-ANC-1800 | SMBD-ANC-2000 | SMBD-ANC-2200 | SMBD-ANC-2500 | SMBD-ANC 2700 | |
| العرض الفعال | 1400 | 1600mm | 1800mm | 2000MM | 2300mm | 2500mm | |
| التكوين سكين | 4 | 5،6 | 5،6 | 6،7 | 6،7 | 6،7 | |
| التكوين هداف | 6 | 8،10 | 8،10 | 10،12 | 10،12 | 10،12 | |
| ترتيب تغيير الوقت | نوع شائع | 3-8s | 3-8s | 3-8s | 3-8s | 3-8s | 3-8s |
| نوع مضاعفات التيار المتردد | 1-5s | 1-5s | 1-5s | 1-5s | 1-5s | 1-5s | |
| دقيقة. المشقق تباعد | 160MM | 160MM | 160MM | 160MM | 160MM | 160MM | |
| دقيقة. نتيجة تباعد | 0 | 0mm | 0mm | 0mm | 0mm | 0mm | |
| المشقق / هداف الدقة | ± 0.5mm و | ± 0.5mm و | ± 0.5mm و | ± 0.5mm و | ± 0.5mm و | ± 0.5mm و | |
| مجموعة آلة تصحيح الجسم | 200MM | 200MM | 200MM | 200MM | 200MM | 200MM | |
| الأبعاد L × العرض × الارتفاع (مم) | 2880 * 1900 * 2360 | 3080 * 1900 * 2360 | 3280 * 1900 * 2360 | 3480 * 1900 * 2360 | 3780 * 1900 * 2360 | 3980 * 1900 * 2360 | |
