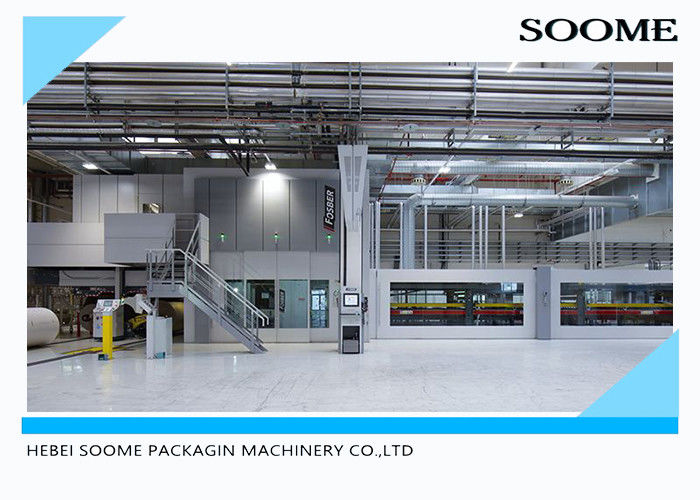

خط إنتاج الكرتون المقوى المموج ذو السرعة العالية ، ماكينة تصنيع الورق المقوى بطبقة 5

خط إنتاج الورق المقوى عالي السرعة 5 طبقة آلة صنع الورق المقوى

المعلم:

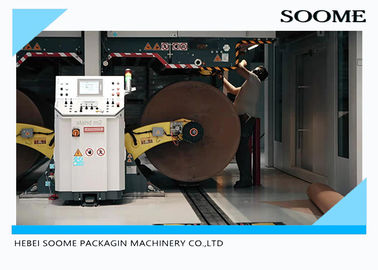

ريل ستاند ODM* مجهزة بالفرامل الهوائية والشوكات الصلبة

إطعام المكعبات ODM*

- مسارات رجلين، كل 9 أمتار طريق السفر

- عربة محركية واحدة لكل مسار

الموقف الثاني

SP-180 SP-180 بما في ذلك التحكم في التوتر في الشبكة DUAL CONTROL الكشف عن كسر الورق

SP-250 SP-250 بما في ذلك التحكم في التوتر في الشبكة DUAL CONTROL الكشف عن كسر الورق
مراقبة الدموع لإطلاق التوصيل تلقائيًا عند كسر الورق بسرعة تصل إلى 120 مترًا في الدقيقة

أجهزة الكمبيوتر RRC لتحرير التوصيل التلقائي عند طول الورق المحدد مسبقًا

الوضع 3

1 الصفحة الثابتة SF-180

- بما في ذلك كاسيت واحد مجهز بألواح الموجة من الفلوت C، مغلفة بالفولفستين

- التسخين الطرفي للفقاقات المموجة

- عربة كاسيت يدوية واحدة لتغيير الناي السريع

- لفة الضغط الثقيلة لتناسب جميع أنواع الألواح القياسية فوق 90 غرام / م2

- نظام BHS LPC لمراقبة ضغط الخط الثابت في لفة الضغط ، قابل للتعديل بشكل فردي لكل جانب

- التحكم الهيدروليكي لضغط لفة الموجات قابل للتعديل بشكل فردي لكل جانب

- تحكم اللمس الناعم لدورة المطبق بواسطة نظام هيدروليكي قابل للتعديل الذاتي

- تحديد موقع سد الغراء

- وحدة غراء قابلة للانسحاب بالكامل لسهولة الوصول والتنظيف السريع

- التحكم التلقائي في فجوة الغراء فيما يتعلق بدرجة تحرك الآلة

- نظام الفراغ المركزي بما في ذلك الأنابيب والاتصالات ووحدة الشف

- خزانة الاستحمام البخارية الكاملة الحجم مع تصريف وظيفة التوقف السريع

- مصائد التكثيف وأنابيب البخار كجزء لا يتجزأ من الآلة

- تحكم PLC مع شاشة لمسة وإشارة بيانات العملية

1 ناقل منحني حتى الجسر
1 وحدة تكييف الهواء لخزانات المفاتيح الجانبية للآلات
1 سخان مسبق متكامل 900 ملم ODM*

- مع إعادة تغذية طاقة محرك AC

- مع ضبط التغليف التلقائي
1 الصفيحة الساخنة المتكاملة لتعزيز الغطاء لتحسين تسخين ورق الغطاء الثقيل
1 مكيف متكامل 400 ملم ODM* لتسخين الورق المتوسط

- مع إعادة تغذية طاقة محرك AC

- مع ضبط التغليف التلقائي
1 وضع سد الغراء المرتبط بالعرض

1 وحدة كاسيت إضافية مجهزة بمجموعة واحدة من الناي الإلكتروني بما في ذلك أدوات التلوين المموجات المطلية بالكروم، والاتصال بالفراغ وقضيب إصبع التنظيف.تسخين الطرفي للفلاتر المموجة + عربة الكاسيت، يدويا أو محرك (اختياري)

الموقف 5

1 سمبلكس بريدج ODM* تتكون من:

بناء الصلب مع ممر صلب على جانب المشغل ، محرك جسر مزدوج ومحمولات أفقية
1 WEBTROL دليل الجسر المزدوج دليل الويب التلقائي في وضع الحافة والوسط
1 فرامل جسر مع فرامل هوائية
1 إطار التجميع للجسر البسيط للاستحواذ على إطار التحكم في دليل الجسر وفرامل الجسر بما في ذلك أنبوب الانحراف لتخفيف الضغط

2 إخلاء النفايات يدوياً

الموقف 6

1 محرك تسخين مزدوج 900mm ODM*

- تحكم المشغل وعرض مدمج في لوحة تشغيل وحدة الغراء GU-180

- مع إعادة تغذية طاقة محرك AC

- مع ضبط التغليف التلقائي

الموقف 7

1 وحدة غراء بسيطة GU-180

- مع محركات خدمة فردية

- نظام حذاء الضغط الذي يتم تعديله بنفسه

- لوحة لمسة متكاملة
1 ضبط سد الغراء التلقائي ومراقبة مستوى الغراء لـ GU-180

الموقف 8

1 1 نظام بارترول العائم لتحسين سطح الطباعة للأوراق الخفيفة بين 50 - 90 غرام / م2 على C ، B و E

- ضغط الشحن المحدد مسبقاً من الحمل الكامل إلى العائمة الحرة اعتماداً على تركيبة الطائرة

- الرفع التلقائي لعوارض الحافة لمنع ارتداء الحزام الكبير عند تشغيل أوراق ذات عرض صغير

شاشة تشغيل مع GU-180

الموقف 9

1 القطع الدواري RD-180 RD-180 لتغيير النظام العادي

- 30 كيلوواط محرك AC

- سرعة القطع القصوى 180 م/دقيقة
1 التحكم عن بعد إطلاق عن بعد من DF-230 الدعامة المضافة لتحديد إطلاق النفايات
1 قطع متزامن يتم تشغيله عند تغيير الترتيبات لحد أقصى 0.5 م من نفايات تغيير الترتيبات
1 نقل النفايات


البند 10

1 Slitter Scorer SR-180

SR-180 - الرامي، الرامي، القاطع

-لخمسة أوقات

- تحديد موقع أنبوب التشطيب

- نظام قطع القرص ، قطع من الجانب السفلي

- تغيير التأرجح للشبكة دون انقطاع أثناء تغيير النظام

1 وحدة تكييف الهواء لخزانات المفاتيح الجانبية للآلات
1 حركة لفة فرشاة جانبية
ملف تعريف 13 في 1 (الرجل إناث، رجل رجل، رجل رجل عكس)

الموقف 11

1 طاولات النقل، بسيطة، في بناء الفولاذ المقاوم للصدأ بين القطع الدوار / Slitter Scorer و Slitter Scorer / Cutoff

1 أجهزة الحماية SR-230 و HQ-230

الموقف 12

1 سيمبلكس High Speed Cutoff HQ-180

قضبان سكين من الصلب HQ-180 للوحة وزنها 1500 غرام/م2

1 إضافة مزدوجة للدراجات لتحسين سحب الألواح الثقيلة

الموقف 13

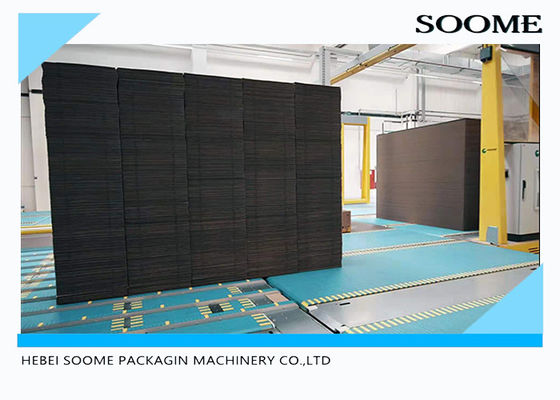

1 أوتوماتيك سيمبلكس ستيكر US-180
(أوبستاكر)

- طول الغرفة: 3600 ملم - ارتفاع الكومة: 1800 ملم

- ناقل الحزام البلاستيك

- وحدة تكييف الهواء

البند 14

نظام التحكم في الجهاز
مراقبة النهاية الرطبة
1 جهاز تحكم مستوى الجسر المزدوج BLC مع الكشف عن حاجز الضوء
1 شاشة تشغيل موازية
