تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد االكهربى: | 380V / 400V / 415V أو غيرها | سرعة التصميم: | 150-180 قطعة / دقيقة |
|---|---|---|---|
| ضمان: | سنة واحدة | قوة: | 37 كيلوواط |
| نوع مدفوعة: | الكهربائية والهوائية | الصف التلقائي: | تلقائي |
| نوع التغليف: | كرتون ، حالة ، فيلم | دقة الطباعة: | ± 0.5 |
| تسليط الضوء: | آلة قطع القوالب الدوارة المموجة,آلة قطع القوالب الدوارة PLC لآلة قطع القوالب المموجة الدورانية للمموج,rotary die cutting machine for corrugated |
||

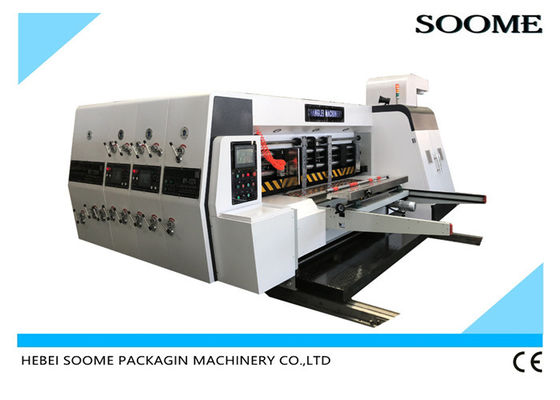

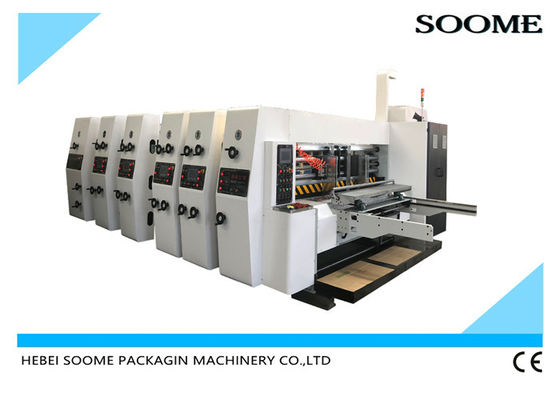

القطر 380 1224 نوع الطباعة الشق آلة قطع القوالب الدوارة
يمكن للمنتج إكمال عمليات الطباعة أحادية اللون ، والقطع ، والمسافة البادئة ، والحفر ، وقطع القوالب وغيرها من الإجراءات في وقت واحد.اعتماد آلية تغذية الورق الأوتوماتيكية من نوع الأسطوانة التايوانية ، وحجم الهواء القابل للتعديل ، والتحكم في تحويل تردد المضيف.الجهاز الرئيسي يعتمد PLC وشاشة عرض ملونة للتحكم في الماكينة ، وهي مريحة وسريعة ومرنة.تعديل المرحلة عن طريق الضبط الكهربائي للعرض الرقمي ، صفر تلقائي ، إعادة ضبط تلقائي ؛ترس ناقل الحركة مصنوع من سبائك الصلب عالية الجودة 40Cr ، والمواد مكربنة ومروية ، وعملية الطحن جيدة.يتم توصيل ترس ناقل الحركة الرئيسي وعمود النقل بمفتاح خالٍ من التوتر ، مما يوسع الموضع الافتراضي ، ويلغي تآكل المركز ، ويحافظ على آلة الطباعة بدقة متراكبة طويلة العمر.الجهاز كله يعتمد الانقسام الكهربائي ، القفل الهوائي ، تركيبة الآلة الواحدة ضيقة ، الطباعة الفوقية لا تتحرك الموضع ؛تتميز الماكينة بخصائص مجموعة الألوان الدقيقة ، ونمط الطباعة الرائع ، والاستخدام والصيانة المريحين ، ودرجة عالية من الأتمتة.
ميزة الجهاز:
1. جميع العناصر الكهربائية الرئيسية تتكيف مع ماركة شنايدر الفرنسية.تحكم PLC بالاسم ، شاشة ملونة تعمل باللمس ، محول تردد.
2. تستخدم معدات النقل سبائك الفولاذ ذات الجودة العالية 40 Cr ، 20GrMo Ti والتي يتم طحنها ، وبعد المعالجة الحرارية ، يمكن أن تصل إلى ست درجات بدقة.
3. يستخدم نظام تزييت الماكينة تزييتًا أوتوماتيكيًا بالرش ، ومع الجهاز غير منفذ لمؤسسات انسكاب الزيت.
4. كل وحدة من الجهاز مع فصل كهربائي ، وقفل هوائي ، قفل هوائي كلي ، لضمان ثبات الوحدة ، واستمرار الحلقة للحذر عند فصل الماكينة ، لضمان سلامة شخص التشغيل.
5. كل وحدة من الماكينة مع مفتاح إيقاف الطوارئ ، لذلك يمكن إيقاف الآلة بين الوحدة ، ويمكنها ضمان سلامة العمال (ملاحظة: كل وحدة تتحرك يتم سحبها بواسطة وحدة التغذية
المعلمة الرئيسية:
| يكتب | وحدة | SMYS-GYM-2600 |
| قطر الأسطوانة اللوحة | مم | 480 |
| طول الأسطوانة اللوح | مم | 2500 |
| العرض الداخلي للآلة | مم | 2600 |
| سرعة | قطعة ／ دقيقة | 180 |
| أقصى مساحة طباعة | مم | 1400 × 2200 |
| أقصى حجم ورق للتغذية | مم | 1450 × 2400 |
| تغذية الورق عن طريق التخطي | مم | 1600 × 2400 |
| حجم ورق التغذية الأدنى | مم | 320 × 600 |
| سماكة مجلس | مم | 2-12 |
| سمك لوحة الطباعة | مم | 7.2 |
| طباعة تنظيم موجه دائرة محور بكرة | الدرجة العلمية | 360 درجة تدور |
| دقة عالية | مم | ± 0.5 |
| وزن | كلغ | 19000 |
وحدة التغذية:
لوحة التحكم الرئيسية عن طريق أزرار التحكم وتشغيل التحكم بشاشة اللمس ، مريحة وموثوقة.
1. تخطي تغذية الورق مع العداد ، مع إظهار رقم الإنتاج.
2. الحافة الأمامية لضبط الفجوة يدويًا.
3. توربينات الرياح 11KW ، التغذية بالشفط ، العاكس الكهربائي لضبط حجم الهواء ، وفقًا لثني اللوحة المختلفة ، بحيث يتم ضبط تدفق الهواء لضمان الورق الناعم.
4. جهاز إزالة الغبار والمروحة ينظف السطح قصاصات الورق المقوى النظيفة.
5. أنبوب فولاذي غير ملحوم سميك الجدران ، ملفوف في مرحلة تآكل البلاستيك ، وذلك للحفاظ على المرونة وضمان تآكل السطح وتقليل الاسكواش في اللوحة.
6. تغذية أمامية تحت قطر الأسطوانة ф159 مم ، تغذية خلفية تحت قطر ф149 متر ، فولاذ غير ملحوم مُروى ومُقَسَّى يطحن السطح المطلي بالكروم الصلب المنقوش والمعالجة.
7. يستخدم ناقل الحركة اقتران محرك الأسطوانة ، مما يقلل من التآكل والتمزق لجعل المحرك أكثر ثباتًا.
8. استخدام آلة كهربائية مناسبة ، مع أضواء تحذير إنذار مستمر لضمان سلامة العمليات.
9. رمح مع قابض الاحتكاك الكهرومغناطيسي ، لمنع عطل أو حماية الزائد للمحرك لن يحترق.
10. المغذي ، قسم الطباعة ، قسم القطع الكهربائي الأوتوماتيكي صفر.
11. سلسلة تعمل بالهواء المضغوط من الأجهزة.
وحدة الطباعة:
1. القطر الخارجي هو Ø410mm (بما في ذلك حجم القطر الخارجي للوحة).
2. سطح الأنبوب الفولاذي أرضي ومطلي بالكروم الصلب ، تصحيح التوازن ، التشغيل السلس.
عجلة السقاطة رمح لوحة لفة ثابتة.فتحة تعليق لوحة اللوحة بأكملها ، مناسبة لشريط تعليق لوحة 10 مم × 3 مم.
3. مع جهاز تغيير اللوح السريع ، لوحة طباعة سهلة التحميل والتفريغ ، مع تحكم كهربائي بمفتاح القدم للدوران الإيجابي والسلبي.
4. القطر الخارجي Ø156mm وسمك الجدار 18mm
5. سطح الأنبوب الفولاذي مطحون ومطلي بالكروم الصلب.
6. تصحيح التوازن ، عملية سلسة.
7. نطاق الضبط اليدوي لقرص فجوة أسطوانة الطباعة هو 1.2 ~ 11mm.
