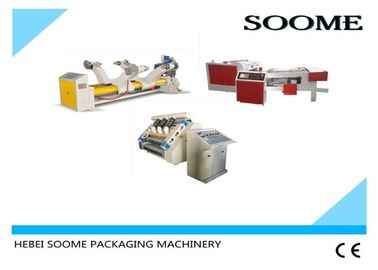

خط إنتاج الكرتون ذو طرف واحد ، آلة لصق صندوق الكرتون المموج ذات الدورة التلقائية

خط إنتاج الكرتون ذو طرف واحد ، آلة لصق صندوق الكرتون المموج ذات الدورة التلقائية

SMWZ مطحنة لفة حامل

المعايير الفنية

1. أسلوب تشغيل حامل الورق: نوع هيدروليكي بالكامل

2. ورقة ديا المتاحة: Φ400mm - 001800mm

3. ماكس. وزن التحميل المفرد: 2000 كجم

4. رمح الرئيسي: Ø 180mm

السمات الهيكلية

1. يمكن تثبيت الهيكل المتماثل بحزمتين من الورق الأساسي في نفس الوقت المستخدم لتغيير الأوراق دون توقف.

2. رئيس كليب في تصميم التوسع.

3. تم إستخدام المكبح الهوائي للتحكم في التوتر ، والذي يمكن التحكم به على الإنترنت باستخدام Paper Splicer .

اشترى الرئيسية في المكونات والمواد الخام

1. رمح الرئيسي: أنابيب سلس عالية الجودة من تيانجين

2. ألواح الجدران الجانبية: ملحومة بلوحة Q235A من Hebei Handan

3. الأسلحة: صب HT200 من خبى

S MDM - 120 جهاز واحد

معلمات الأجزاء الرئيسية:

1. الأسطوانة المموجة الرئيسية: Ø280mm

2. أسطوانة الضغط: Ø296mm 45 # أنابيب الصلب غير الملحومة ، مروي

3. أسطوانة الغراء: steel216mm 45 # أنابيب الصلب غير الملحومة ، سطح تعامل مع شبكة خاصة الخدش والطلاء بالكروم

4. الغراء كشط الأسطوانة: steel125mm 20 # أنابيب الصلب غير الملحومة

5. أعلى / أسفل الرول قبل التدفئة: 99299 / 320mm 20G

السمات الهيكلية:

1. التحكم في المحتوى.

2. تعتمد هذه الآلة ناقل حركة مستقل وتحكم متغير التردد.

3. محرك حزام متزامن ، أكثر سلاسة ، دون ضجيج.

4. إنها تعتمد على امتصاص الرياح لتوجيه الورق للحفاظ على ثبات الفلوت بسرعة عالية

5. يتم امتصاص الورق المموج على الأسطوانة المموجة الوسطى لتشكيل منطقة ضغط سلبي قدرها 6. 180 ° ثم لإنهاء لفافة التمويج خلال صندوق الفراغ بواسطة المروحة.

7. عرض فتحة الشفط للأسطوانة المموجة السفلية ليست أكثر من 2 مم ، قادرة على تقليل علامة الشريط على الورق المقوى المموج من جانب واحد.

8. يعتمد جزء ناقل الحركة ناقل حركة عالمي ويفصل مصدر الاهتزاز ، مما يجعل قابلية الصيانة أعلى ، ناقل الحركة أكثر استقرارًا ، والتشغيل أكثر موثوقية.

9. غلاف المخفض يعتمد على تزييت حمام الزيت ونقل التروس المغلق ، مما يقلل من اهتزاز الآلة.

10. تعتمد هذه الآلة إمداد الغراء بالدورة الأوتوماتيكية وإمداد وإرجاع غراء التحكم الهوائي ، مما يجعلها تتميز بتأثير التخزين المؤقت.

11. يتم معالجة سطح أسطوانة الغراء بقطع شبكي خاص وطلاء بالكروم

12. الفلوت الشخصي: (ب الفلوت- الأسنان و الفلوت- ج)

المواد الخام والمكونات المشتراة

1. ألواح الجدران الجانبية والقاعدة: HT200 مكان المنشأ: خبى

2. أجزاء قاعدة ونقل: HT200 الأصل: خبى

SMSD -120B NC قطع

المعايير الفنية

1. ماكس سرعة القطع: 100 متر / دقيقة

2. طول قطع الورق: 500-9999mm

3. دقة قطع الورق: mm 1mm (بسرعة ثابتة).

4. الورق المقوى: الورق الخام <360g / ㎡ ، الورق الأساسي <200g / ㎡

5. سمك: 3-14 ملليمتر ، معدل المياه <10٪

6. دقيقة العرض ، الزاوي: 1000 مم <30 مم

7. الرطوبة النسبية: 20 ٪ －90 ٪

8. درجة الحرارة النسبية: 5 ℃ －50 ℃

السمات الهيكلية

1. التصميم الهيكلي الخاص: لوح الحائط عالي الكثافة والقاعدة ، نافذة شفافة على جانبي لوح الحائط ، مريحة للفحص والصيانة.

2. يعتمد نظام النقل تزييت دورة الزيت التلقائي لمضخة الزيت لضمان دقة النقل.

3. اعتماد معدات طحن عالية الدقة وعالية الصلابة مع تحمل الورق عالي السرعة وعمر خدمة طويل للتأكد من الربط الدقيق لنقاط القطع وتنظيف الألواح بدون نتوءات.

4. تصميم دقيق عالي لعمود السكين وإطار القطع يضمن القطع السلس بسرعة عالية.

5. تصميم مبدل / شفرة خاص يضمن تغيير الشفرة بسرعة وسهولة.

6. يعتمد النظام بأكمله على تصميم CE القياسي ويخضع للقياس الصارم للصف الصناعي NC للتأكد من جودته واستقراره ومتوسط ​​العمر المتوقع.

7. يعتمد جزء القيادة مضاعفات التيار المتردد مع سائق الجرمانية VOTER والمحرك المحلي ، ذات جودة عالية ، استجابة سريعة ودقيقة.

8. اعتماد تصميم تخزين خاص لتجديد الطاقة مع تأثير موفر للطاقة جيد جدًا وقدرة عالية جدًا على التغلب على عدم استقرار الطاقة في المصانع.

9. يمتلك النظام وظيفة الاكتشاف التلقائي ، وهو قادر على منع الاستخدام والتلف من الاستثناء من التشغيل المفقود.

المواد الخام والمكونات المشتراة

1. ألواح الجدران الجانبية والقاعدة: صب HT200 ، مكان المنشأ: خبى

2. العلوي والسفلي رمح سكين: 45 # الصلب

3. شفرة: W18crv5Co5 (الصلب عالية السرعة)

4. العتاد: 40Cr (بالضبط طحن وتلطيف)
